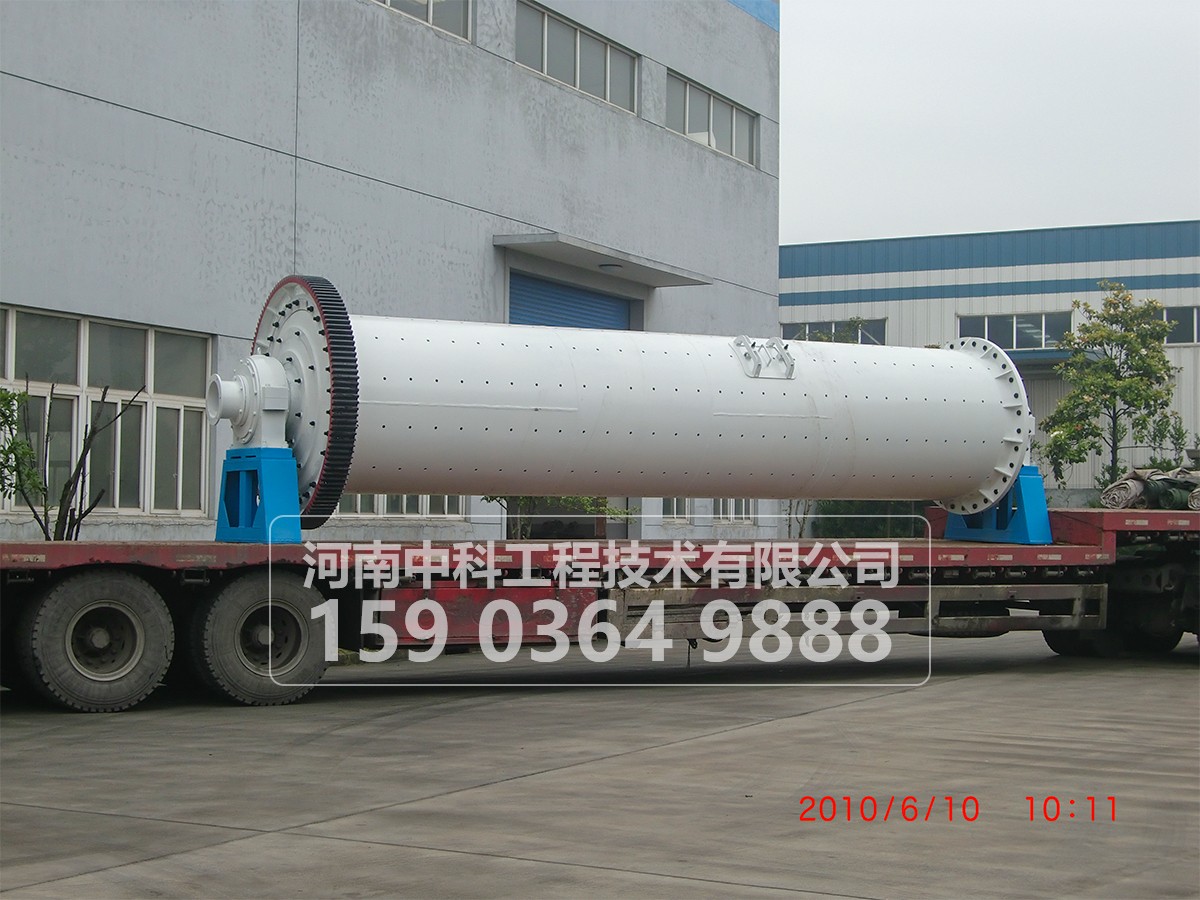

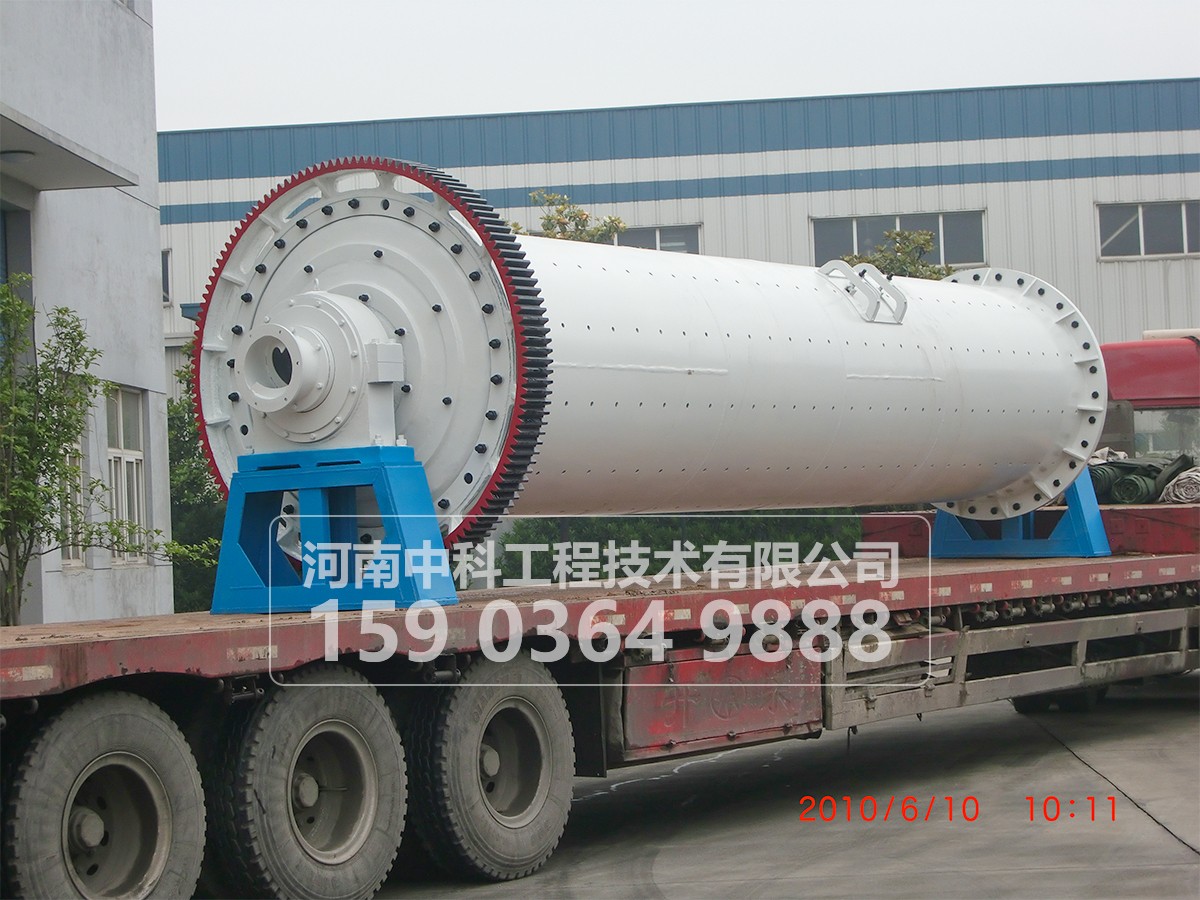

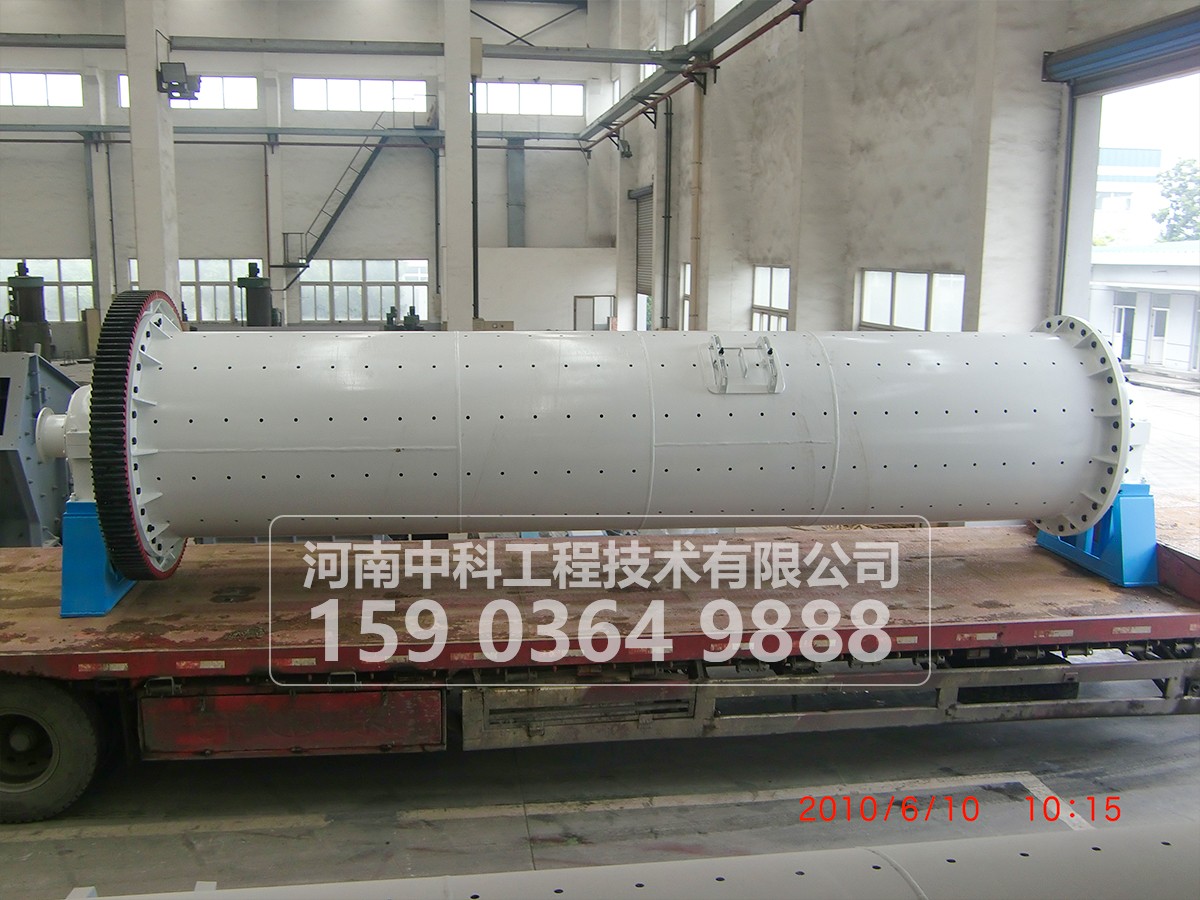

格子型球磨机大体构造由筒体、筒体衬板、大齿环、排矿格子、给矿器组成，除排矿端安装有排矿格子板外，其他都和溢流型球磨机相似。格子型球磨机的排矿端盖及格子板构造如图、格子衬板、轴承内套、中空轴颈、簸箕形衬板、中心衬板、筋条、楔铁组成。

       在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式:一种是由两块合成一组，由楔铁压紧，楔铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住, 以免它们倾斜和脱落;另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。

       格子衬板上的孔是倾斜排列的，孔的宽度向排矿端逐渐扩大，可以防止矿浆倒流和粗粒堵塞。矿浆在排矿端下部通过格子衬板上的孔隙流入扇形室，然后随筒体转到上部并沿孔道排出。中空轴颈内镶有耐磨内套，且一端制成喇叭形叶片，以便于引导矿浆顺叶片流出磨机。由于这种磨矿机矿浆是通过格子板排矿装置排出，因此称为格子型球磨机。

格子型球磨机性能特点：

    1 排矿速度快，生产率高（比溢流型高20-30%，节电20-30%）

    2 过粉碎现象轻-低水平排矿，内储存矿浆少，已磨碎细粒易及时排出。

    3 装球多-不仅可大球还可小球，因有格子栅。具有良好的磨矿条件。

    4 构造较溢流型复杂-多格子栅，占据一定空间，减少有效容积。

       格子型球磨机的磨碎产物是由排矿格子板排出，具有强迫排矿作用，排矿速度快，排矿端的矿浆面水平低于排矿轴颈的母线水平故称为低水平排矿。磨机内从给料端到排料端矿浆面有高差，矿浆通过磨机的速度加快，使已磨细的矿粒能及时排出. 由于格子型球磨机内储存的矿浆较少，且有格子板阻拦，因此，可多装球，便于装小球。当钢球落下时，受矿浆阻力使打击效果减弱的作用也较轻，这些原因使它的生产率和效率比溢流型球磨机高，产品粒度粗，不易产生过粉碎。
